PCB板pin針3D測高檢測是電子制造領域精密質量管控的關鍵環節，是保障PCB板電氣連接可靠性、適配下游裝配需求的“核心質檢屏障”。

康耐德智能PCB板pin針高度3D視覺檢測系統依托3D視覺成像、激光輪廓測量與AI算法技術，對PCB板上pin針的絕對高度、針腳間相對高度差進行微米級精準檢測，核心解決傳統檢測方式難以捕捉的細微偏差問題。

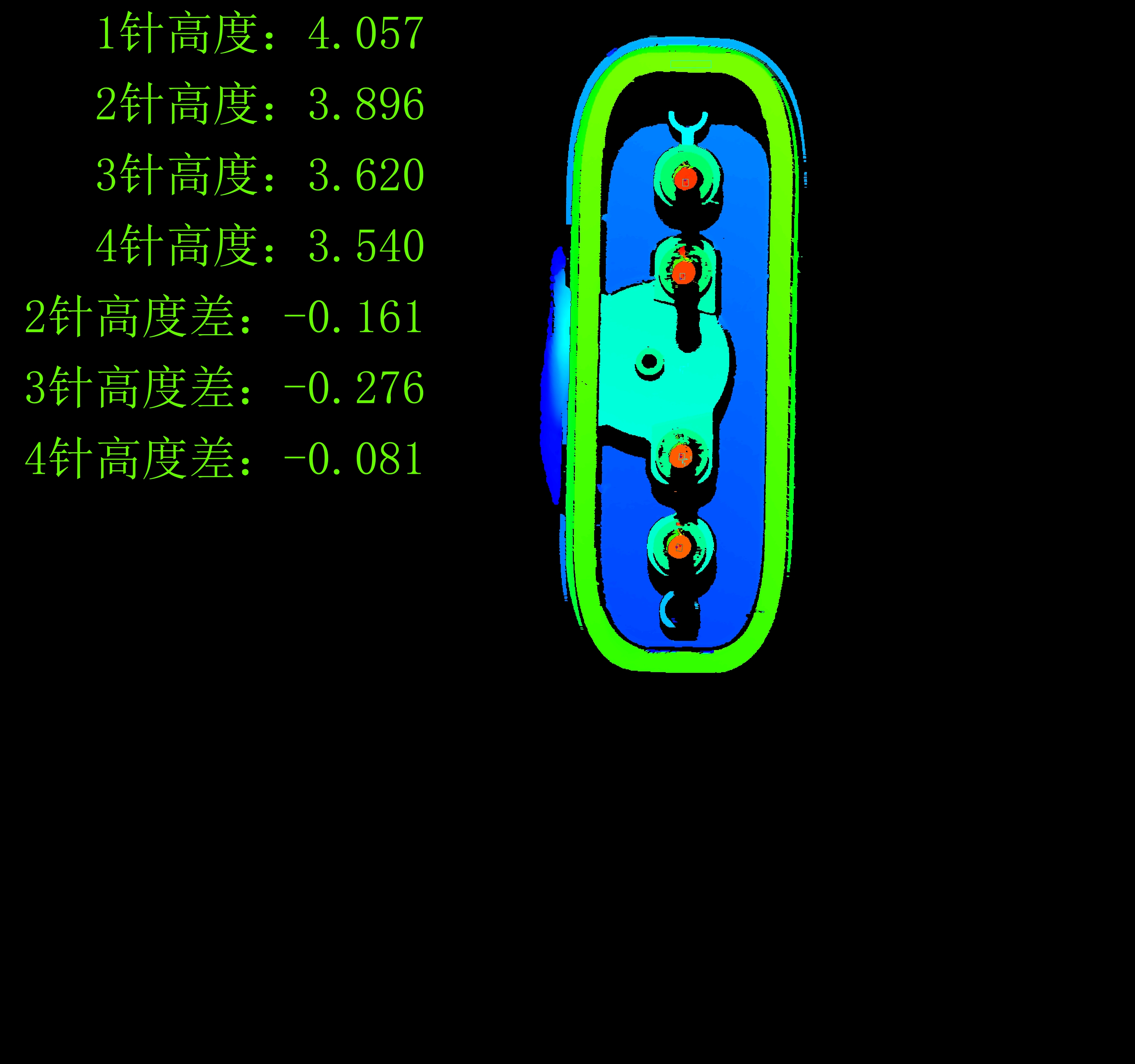

系統采用3D激光掃描頭對連接器表面進行全方位掃描，捕獲輪廓數據，生成三維點云，通過算法檢測每個針腳的高度及坐標，測量每個針腳相對于基準面的高度，與公差標準比較進行合格判定。
系統主要檢測：PIN針絕對高度、針腳間高度差，排查插針歪斜導致的高度異常。
針對部分針腳隱藏在連接器護罩內，采用光學補償算法，實現精確檢測。

相比傳統2D視覺只能判定有無，無法檢測針腳高度不達標的情況，3D視覺檢測具有顯著優勢，廣泛應用于消費電子、汽車電子、半導體、通信設備等高端電子制造場景。
