一、 為什么需要這樣的系統？（必要性）

1.  藥品安全與法規合規：藥品包裝上的信息（如藥品名稱、劑量、批號、有效期、用法用量）必須100%準確清晰。任何印刷錯誤（如漏印、錯印、模糊）都可能導致嚴重的用藥錯誤，違反《藥品管理法》和GMP（藥品生產質量管理規范）等法規。
2.  品牌形象與消費者信任：精美的印刷是品牌形象的直接體現。劃痕、臟污、套印不準等缺陷會影響消費者對藥品質量的信任。
3.  生產效率與成本控制：
       替代人工：人工檢測速度慢、易疲勞、標準不一，且在高速度生產線（每分鐘數百個）上無法實現全檢。
       零缺陷目標：機器視覺可以實現7x24小時不間斷、高精度、高一致性的100%全檢，攔截所有缺陷品，避免后續召回風險和品牌損失。
       過程控制：實時數據反饋可以幫助追蹤印刷機狀態，實現預防性維護。


 三、 檢測流程（Workflow）

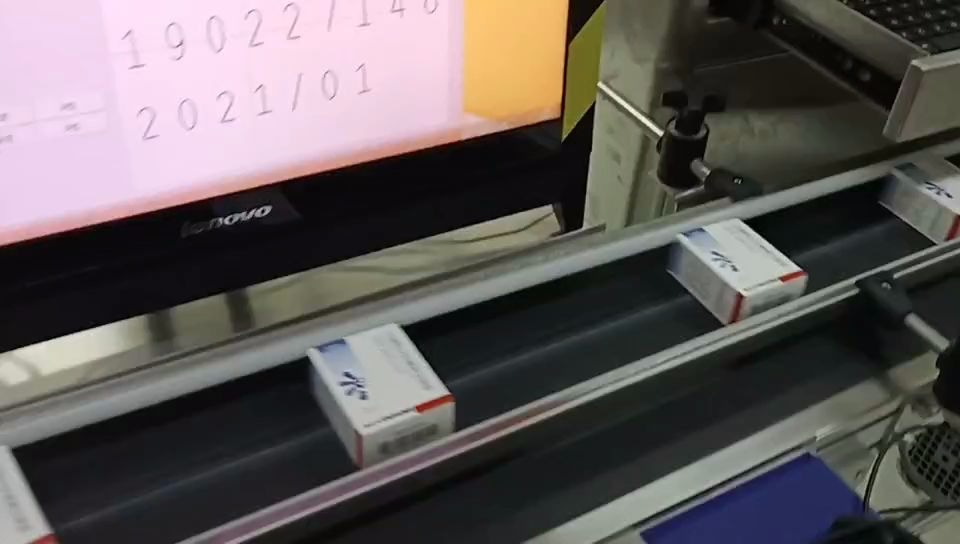

1.  觸發與采集：藥盒隨傳送帶到達檢測工位，觸發傳感器發出信號，控制系統指揮相機在同一位置拍攝藥盒指定面（正面、側面、背面）的高清圖像。
2.  圖像預處理：軟件對圖像進行降噪、增強、對比度調整等操作，優化圖像質量，為后續分析做準備。
3.  缺陷檢測與分析：這是核心步驟，通常采用多工具組合策略：
       定位與對齊：首先找到藥盒在圖像中的精確位置（模板匹配、特征點匹配），進行仿射變換對齊，消除因擺放微小偏差帶來的誤判。
       印刷內容檢測：
           OCR/OCV：光學字符識別/驗證。確保文字正確、完整、無缺損。
           條碼/二維碼讀取與驗證：確保可讀且信息正確。
           圖案與logo比對：與標準模板進行差分或特征比對。
       外觀缺陷檢測：
           臟污、劃痕、飛墨：使用Blob分析（斑點分析）、紋理分析。
           顏色偏差：在特定光照和顏色空間（如Lab）下進行色差分析。
           套印不準：通過測量不同色塊邊緣的位置偏差來判斷。
4.  判決與執行：軟件根據預設的容忍閾值，判定當前藥盒為“良品”或“不良品”。若為不良品，系統記錄缺陷類型和圖像，并發送信號給剔除裝置，在指定位置將其移除。
5.  數據管理與反饋：所有檢測結果（時間、位置、缺陷圖像、類型）存入數據庫，生成統計報表，并可向上位機（MES系統）發送數據，實現質量追溯和生產過程監控。

 四、 關鍵技術與挑戰

1.  復雜的成像環境：
       挑戰：藥盒材質多樣（亮光、啞光、鐳射燙金），表面反光特性復雜，極易干擾成像。
       解決方案：定制化的照明方案是關鍵。例如，使用穹頂無影光檢測劃痕和凹凸，使用低角度條形光突出印刷字符邊緣。

2.  缺陷的多樣性與微小性：
       挑戰：缺陷類型多（幾十種），且有些缺陷（如細微飛墨、0.1mm的字符缺損）極小。
       解決方案：高分辨率相機配合高精度鏡頭。采用傳統算法+深度學習融合的方案。傳統算法處理規則、明確的缺陷（如OCR）；深度學習（尤其是語義分割網絡）善于處理不規則的、難以用規則描述的缺陷（如隨機臟污、局部蹭傷）。

3.  高速與高精度要求：
       挑戰：生產線速度極快，要求在毫秒級內完成圖像采集、處理和判決。
       解決方案：優化算法效率（如采用GPU加速）、使用高性能硬件、采用多工位或線陣相機分流檢測任務。

4.  模板管理與變種切換：
       挑戰：一條生產線可能生產數百種不同版式的藥盒，需要快速切換檢測程序。
       解決方案：完善的配方管理功能。操作員只需選擇產品型號，系統自動加載對應的相機參數、檢測區域和判斷標準。

 五、 系統優勢總結

   高精度：可達0.01mm級別的檢測能力，遠超人眼。
   高效率：匹配高速生產線，實現100%全檢。
   高一致性：不受情緒、疲勞影響，判決標準穩定。
   數字化：全程記錄，數據可追溯，為質量分析和工藝改進提供依據。
   降低成本：長期來看，大幅降低人工成本、返工成本和質量風險成本。



在部署此類系統時，建議：
1.  明確需求：與生產、質量部門共同確定必須檢測的缺陷類型、最小缺陷尺寸、產線速度、藥盒種類等。
2.  現場測試（POC）：務必使用現場生產的實際樣品（含各種缺陷樣品）進行概念驗證測試，驗證系統的可行性。
3.  選擇可靠供應商：選擇在制藥行業有豐富經驗的視覺系統集成商或供應商。
4.  考慮系統集成：預留與MES、SCADA等工廠信息系統的接口。

總而言之，藥盒印刷缺陷機器視覺檢測系統是現代制藥包裝線上不可或缺的“質量衛士”，它通過自動化、智能化的手段，牢牢守護著藥品包裝的最終質量關口。
