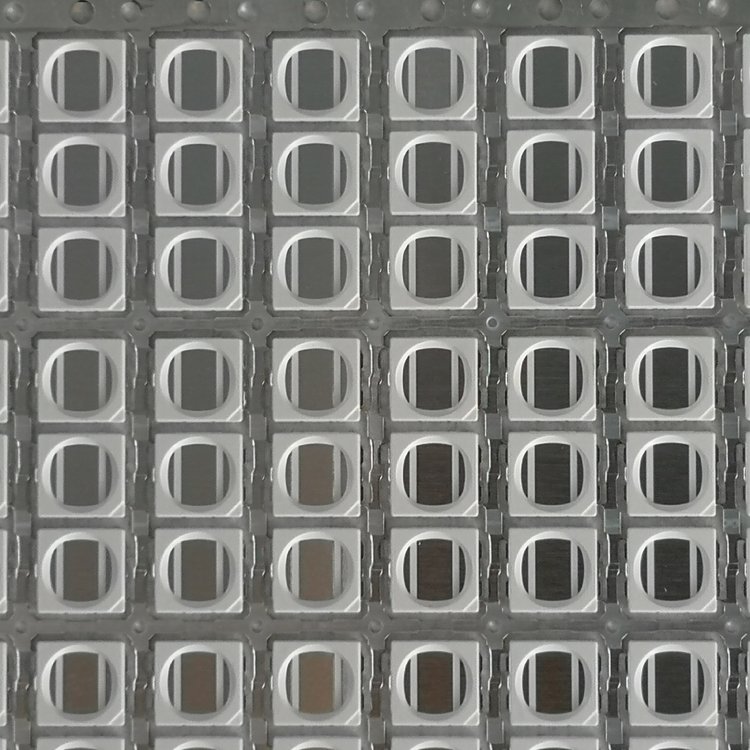

LED晶圓裝架點膠視覺檢測是半導體封裝工藝中的關鍵環節，主要應用于固晶（Die Bonding）和點膠（Dispensing）工序后的質量檢測。該技術結合高精度視覺定位與AI算法，實現亞微米級缺陷檢測。

核心檢測內容
1. 裝架（固晶）環節檢測
芯片貼裝位置：檢測芯片偏移（精度要求>0.3μm）、傾斜角度（>0.5°）
固晶效果：檢測芯片與基板的粘接質量、是否存在裂紋或損傷
環氧膠擴散：測量膠體流動范圍和覆蓋均勻性

2. 點膠環節檢測
膠體缺陷：檢測氣泡（直徑>2μm）、溢料（超出芯片邊緣>1μm）、膠體劃傷
膠量控制：通過3D輪廓測量膠層高度和體積，確保出膠量精度誤差在±3%以內
膠型完整性：檢測膠體形狀是否符合工藝要求

主流技術方案
2D AOI： 高速面陣相機+多角度光源 膠體氣泡、溢料檢測 微米級
2.5D AOI ：深度技術+多通道LED照明 焊線、芯片表面缺陷 亞微米級
3D AOI： 激光輪廓儀+高分辨率成像 膠層高度、焊球測量 <1μm
AI深度學習 ：自適應算法+模式識別 復雜缺陷分類 漏檢率≤0.5%

軟件算法
視覺定位：模板匹配+亞像素邊緣檢測，實現毫秒級三自由度（X,Y,θ）偏差檢測
缺陷檢測：深度學習分割技術，可識別20+種缺陷類型
實時反饋：與點膠機聯動，實現"點膠-檢測-補償"閉環控制

設備選型建議
明確檢測重點：如果主要痛點是膠高不均勻，首選激光3D檢測方案。如果主要擔心外觀缺陷（如氣泡、溢膠）或位置偏移，則AOI光學檢測方案更合適。許多高端設備已整合兩種技術。

關注核心精度：確保設備的重復檢測精度能滿足您的產品公差要求，通常需要達到±5μm或更高。

評估效率與自動化：根據產線節拍選擇產能匹配的設備（如40k/h），并考慮上下料自動化程度，以減少瓶頸和人工成本。

考察軟件與數據能力：設備能否自動統計缺陷數據、生成報表、與MES系統對接，對于生產管理和質量?jī)?yōu)化越來越重要。
